Jak připravit DXF soubor

DXF (Drawing Exchange Format) je standardní formát pro výměnu CAD dat. Pro laserové řezání je klíčové, aby soubor obsahoval pouze 2D geometrii (čáry, oblouky, kružnice) a byl v měřítku 1:1.

Obecné zásady:
  • Všechny tvary musí být v měřítku 1:1 (v milimetrech).
  • Soubor by měl obsahovat pouze obrysy pro řezání (žádné pomocné čáry, kótování, rámečky nebo texty).
  • Křivky by měly být uzavřené, aby laser věděl, co je vnitřní a co vnější výřez.

Fusion 360 je profesionální CAD/CAM software pro 3D modelování. Pro osobní a nekomerční použití je k dispozici bezplatná licence (Personal Use).

Export pro laser:

  1. Vytvořte nový náčrt (Create Sketch) na ploše dílu, který chcete nechat vyřezat. Fusion 360 Create Sketch
  2. Fusion do náčrtu automaticky promítne obrysy této plochy.
  3. Dokončete náčrt, aniž do něj cokoliv přidáte.
  4. Pravým tlačítkem klikněte na náčrt v prohlížeči (vlevo) a zvolte Save As DXF. Fusion 360 Export DXF
Pozor na jednotky: Doporučujeme mít dokument nastaven v mm.

Inkscape je populární otevřený (open-source) editor vektorové grafiky. Je to skvělá bezplatná alternativa k programům jako Adobe Illustrator nebo CorelDraw, vhodná pro přípravu jednodušších 2D výkresů.

Export pro laser:

  1. Nakreslete objekt, který chcete nechat vyřezat.
  2. Ujistěte se, že objekty mají pouze obrys bez výplně.

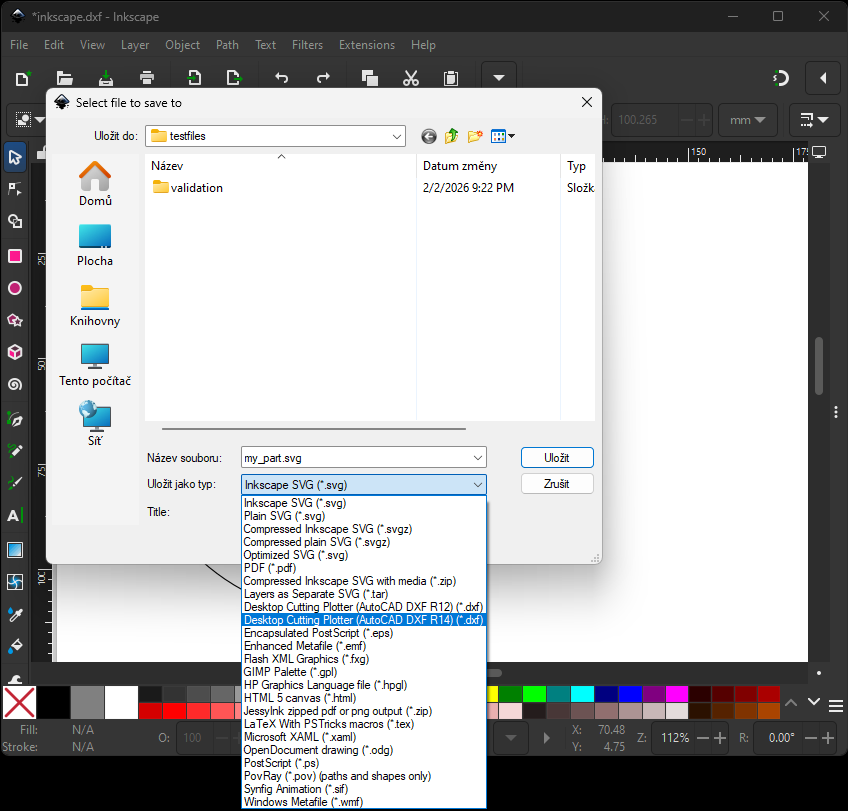

  3. Zvolte Soubor → Uložit jako... a vyberte Desktop Cutting Plotter (AutoCAD DXF R14) (*.dxf). Inkscape Save as DXF
  4. V následném dialogu odškrtněte Use Document unit as base unit a nastavte Base unit: mm - toto je nejdůležitější krok! Inkscape DXF units settings
Tip: Pokud po nahrání souboru do systému rozměr neodpovídá očekávání, zkontrolujte, zda jste vybrali milimetry.

Náš systém podporuje standardní DXF soubory z libovolného CAD softwaru. Pokud používáte profesionální nástroje, stačí dodržet tyto základní parametry:

  • Verze DXF: Doporučujeme AutoCAD R14 nebo novější (včetně binárních DXF).
  • Jednotky: Vždy exportujte v milimetrech (mm).
  • Geometrie: Používejte pouze 2D entity. Vyhněte se regionům, blokům nebo externím referencím (XREFs) - vše by mělo být "rozbité" (Explode) na základní čáry, oblouky a polylines.
  • Měřítko: Výkres musí být v měřítku 1:1.
Tip pro QCAD/LibreCAD: Tyto programy jsou skvělou 2D alternativou pro ty, kterým nevyhovuje Inkscape ani Fusion 360. Export v nich bývá bezproblémový, pokud jsou jednotky výkresu nastaveny na mm.

Máte soubor už připravený? Nezapomeňte ho správně pojmenovat pro automatickou detekci.
